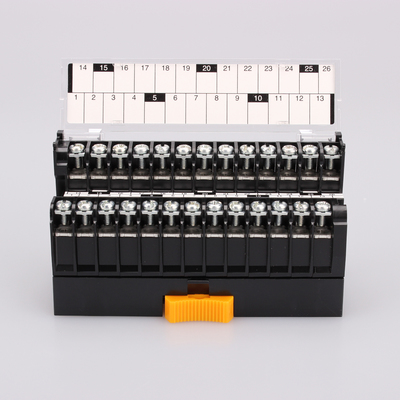

●横幅寸法Lが従来品（PCN7）よりもさらに4㎜小さくなりました
20極（形式:PCN7-1H20）80㎜→75㎜
26極（形式:PCN7-1H26）100㎜→96㎜
34極（形式:PCN7-1H34）128㎜→124㎜
40極（形式:PCN7-1H40）149㎜→145㎜
50極（形式:PCN7-1H50）184㎜→180㎜
●キーポイント事に配色を変えカラーを取り入れることで配線作業をサポート!
●記名板をカバーから抜き取る場合に+ドライバーでも可能!
●記名板カバーは140°開いたところで簡易ロック機能付き!
●端子中央部分に記名板表記と連動した記名シールがあることで配線位置がよりわかりやすくなりました
●端子台上段側にキーポイントごとに凸があり!
●ネジアップ式端子構造によりネジを外すことなく丸形・Y 形圧着端子を接続可能!
●ネジが外れない構造のため脱落や紛失の心配もありません
●端子台への圧着端子接続は2枚取付可能!
●使用する圧着端子により上下段どちらかでも配線作業が可能!
| コネクタメーカー | 住友3M（株） |
|---|---|
| コネクタ仕様 | ハーフピッチ |
| PLCメーカー | 1対1接続タイプ（主要メーカー対応） |
| PLCシリーズ | 1対1接続タイプ（主要シリーズ対応） |
| 端子台極数 | 26 |
| 端子間ピッチ | 7mm |
| 取付方法 | DINレール/直付共用 |
| 接続方法 | ネジ（R/Y端子兼用） |
| 寸法（幅） | 96.00mm |
